EQUIPMENT CENTER
cncontact US
- 联系:余经理
- 电话:15155165756
- 传真:0551-62329017
- 邮编:230088
- 邮箱:965994482@qq.com
- 网址:http://www.kmxcl.com
- 厂址:合肥市长丰县双凤经济开发区人和中国空气净化产业城546-549#
全国服务电话:
15155165756
凯蒙® 计量级加成型室温固(硫)化硅胶复制材料,可以快速复制任何零件的任何部位,制造企业必备检测材料
本产品根据稠度分为手混胶泥和流动可注射型两种型号,无毒,无气味,安全可靠。
*计量级硅橡胶,十分钟内固化
*精确地复制任何内部或者外部尺寸及形状特征
*无毒,比进口同类产品安全
*光学对比测量仪器的绝佳选择,可轻易使用电工刀切出横截面。
*可耐200°C的高温。

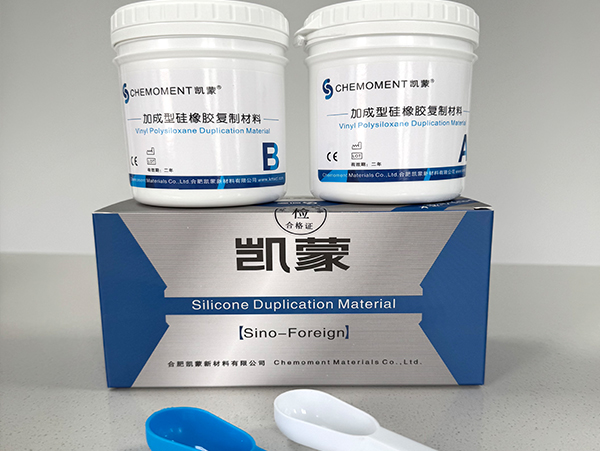

1. 手混胶泥型复制胶
1.1. 性能
A组分:催化剂组分 白色 B组分 交联剂组分 蓝色
包装规格:2*400g (可按用户要求,提供不同规格包装)
参数 | 控制值 |
工作时间(室温) | > 90sec |
固化时间(室温) | < 10min |
硬度 (邵氏 A) | 50±3 |
永久变形% | <0.3% |
尺寸稳定性% | <0.25 |
复制细节 (微米) | 50 |
断裂强度 Mpa | 2.86 |
温度稳定性 | 60°C 1周 |
断裂伸长率% | 290 |
1.2. 手混复制胶使用方法及注意事项:
(1)A,B组分以1:1体积比,在40秒内像揉橡皮泥一样将两个组分揉到均匀的蓝色(无白色间杂)。将揉好的料覆盖到待复制部分,用手指压平,室温(23-25)等待8-10分钟即可完全硬化。加上前期的操作时间,从最开始到结束总共需要12-15分钟。也可以制出内部及槽等部分,但是在上面需要加一些压力。
(2)硫, 胺及有机锡会使A组份中的铂金催化剂中毒并抑制硫化反应, 应避免与上述物质接触。不要使用乳胶手套, 使用乙烯手套或护套。
(3)温度对硫化速度有显著影响。室温高,硫化快; 室温低,硫化慢。室温过高,使用前可将材料冷藏

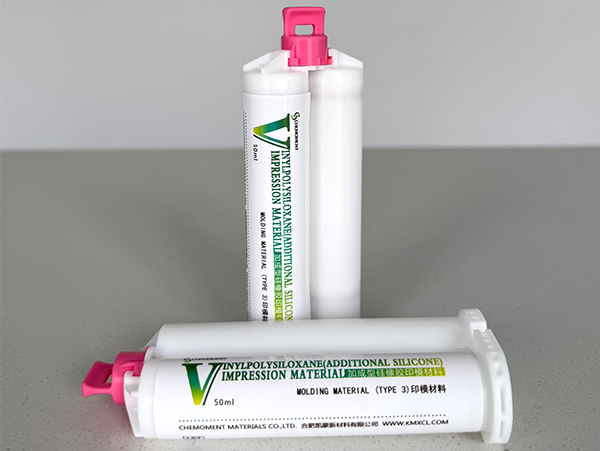

2. 流动可注射型(更高精度)
2.1. 性能
颜色(固化后):蓝,灰,黑三种产品
包装:AB管(2*25ml)
参数 | 控制值 |
工作时间(室温) | > 60sec |
固化时间(室温) | < 10min |
硬度 (邵氏 A) | 35正负3 |
永久变形% | <0.2% |
尺寸稳定性% | <0.25 |
复制细节 (微米) | 20 |
断裂强度 Mpa | 2.0 |
温度稳定性 | 60°C 1周 |
断裂伸长率% | 300 |
2.2. 流动可注射型复制胶使用方法及注意事项:
为了保证两组分材料1:1等体积量混合,在安装混合管之前,挤掉少量组分材料,再将混合管安在AB管上(将混合罐上小尖嘴与AB管顶部小缺口对齐,用力向下推混合管与AB管接触,顺时针转动混合管至卡住。)
AB管安装在注射枪上:大拇指将注射枪的卡销顶住,另只手将注射枪推进杆向后拉至最后位置,将AB管底部卡槽口朝下,顺着注射枪上的槽沟将AB管装入注射枪。
(1)将胶料注射到要复制的表面上,胶料有自流平性。注射过程中,混合头尖没入料中,不要离开料表面,以免带入空气气泡。室温(23-25)等待8-10分钟即可完全固化。
(2)硫, 胺及有机锡会使A组份中的铂金催化剂中毒并抑制硫化反应, 应避免与上述物质接触。
(3)温度对硫化速度有显著影响。室温高,硫化快; 室温低,硫化慢。室温过高,使用前可将材料冷藏。
制造商:合肥凯蒙新材料有限公司(中美合资)
地址:安徽省合肥市人和产业城546-549
电话:0551-62329017
传真:0551-62329036
上一条:工业用硅橡胶印模材料
下一条:公安/法用硅橡胶印模材料
- 硅橡胶是什么东西 2019-01-17
- 玩具硅胶常见问题 2019-01-17
- 毛耐久性阻燃剂特点及注意事项 2019-01-17
